JJ X-RAY提供一系列專為科研與工業領域設計的精密定位系統，兼具精準運動控制及持久耐用的特性。突破性的研究成果往往取決于**的操控，我們的系統可以為各類應用提供可靠且可重復的解決方案。無論是X射線衍射所需的微米級調整，還是中子散射儀器中的復雜操控，您都可以聯系我們找到滿足您特定需求的系統。

以下介紹三種典型應用場景的系統解決方案：

1. 重載升降位移臺（Heavy Load Lifting Stage）

由于中子及X射線設施對高精度定位與重型儀器承載的復合需求日益增長，我們開發了定制化重載升降位移臺。其升降運動通過四套高精度螺旋千斤頂實現，每套千斤頂通過柔性聯軸器連接至中央的齒輪箱與步進電機。系統采用雙對稱齒輪箱分別連接步進電機主軸兩端，確保同步升降。該位移臺專為重型儀器單機或組合設備的升舉應用而設計。

設計特性：

• 超強負載能力：可根據需求提供500 kg至5000 kg的定制化承載方案

• 自鎖絲杠結構：確保定位后的穩定性

• 緊湊底座設計：可按客戶要求定制支撐基座尺寸

• 單步進電機驅動：低成本實現高效升降

• 柔性聯軸傳動：相比皮帶傳動，兼具高效動力傳輸與“零磨損”

• 定制化接口：頂部（面包板構型）與底部支撐板可按需定制

圖1：重載升降位移臺

2. 整體式位移臺（Monolithic Stage）

我們專為超精細分辨率設計和生產整體式位移臺。該系列位移臺適用于超高真空（UHV）環境，角分辨率可低至0.01 arcsec（50 nrad），可根據客戶對分辨率、尺寸及負載的需求進行定制。

基于不銹鋼整體結構我們開發了θ軸旋轉和χ軸旋轉系統，其核心原理是通過薄壁連接件實現位移臺中心部件相對于外部框架的**旋轉。為提升分辨率，壓電驅動器作用于柔性杠桿臂，將位移量縮小4倍以實現更高精度。該系列位移臺的角運動范圍為1 mrad，負載能力為1-10 kg。

圖2：整體式位移臺

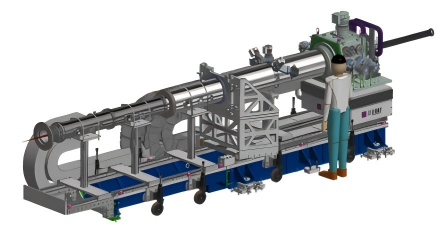

3. 桁架系統（Girder System）

本系統可實現大型真空探測器縱向移動1.5米而無需破壞真空環境，其核心在于采用邊緣焊接波紋管結構，可承受高達20 kN的真空作用力。該系統可直接連接探測器腔體，而腔體則安裝在五自由度運動平臺上。通過簡單的人工輔助操作，探測器縱向移動范圍可擴展至6米。

圖3：桁架系統

除上述應用場景外，無論是要求直線運動、弧線運動、旋轉運動，還是要求樣品定位、探測器定位、重載定位、氣浮定位，我們都可以根據您的實驗需求提供專屬定制方案。所有定位系統均經過嚴格的出廠驗收測試（FAT），并在測試過程中使用專業設備對定位精度、重復性及穩定性等關鍵指標進行全面評估。

歡迎聯系我們了解更多產品及應用信息。
